智能数显测斜仪原理及使用方法
智能数显测斜仪是一种用于监测岩土工程中深层水平位移变形的精密仪器，广泛应用于土石坝、边坡、基坑、隧道等场景。其原理基于伺服（力平衡式）加速度计技术，通过测量测斜管内探头的倾斜角度变化，计算出土体的水平位移。
工作原理

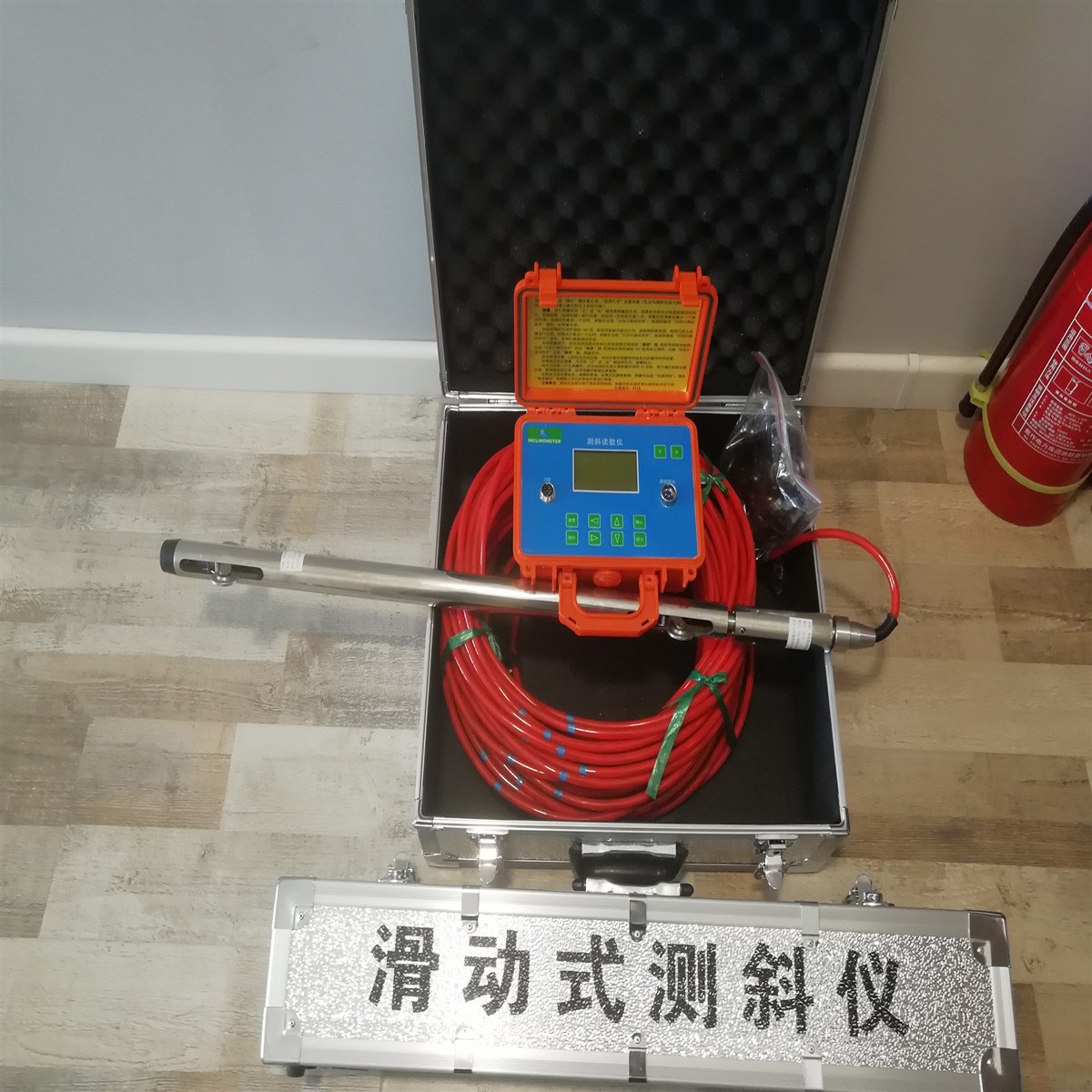

?系统组成?：系统主要由?测斜管?、?探头?、?电缆?和?读数仪?组成。测斜管是一根带有四个相互垂直导向槽的专用管，被预先安装在穿过不稳定土层并深入稳定地层的垂直钻孔中。
?倾斜测量?：探头内置两组高的伺服加速度计。当探头沿测斜管的导向槽自下而上移动时，加速度计会测量探头在两个相互垂直方向上的倾斜角度（即管轴线与铅垂线的夹角）。
?数据处理?：测量得到的倾斜角度（θ）被转换为水平位移增量（d）。计算公式为：?d = L × sin(θ)?，其中 L 是探头导轮的基准间距（通常为500mm）。通过从孔底开始逐段累加这些位移增量，即可得到任一深度处的总水平位移。
?消除零漂?：为了消除传感器固有的零点漂移误差，标准操作要求在每个测量点进行?正测（A+）?和?反测（A-）?。即探头在同一点测量后，旋转180°再测量。终的倾斜角取正反两次读数的代数平均值，从而有效抵消零漂影响。
?数据可靠性验证?：通过“查和”法（将A+和A-读数相加）来检验数据质量。理论上，倾斜引起的分量被抵消后，剩余的“差值”应为常量（等于零漂的两倍）。若“差值”出现异常波动，则表明测量过程可能存在误差。
使用方法
?前期准备?：
确保测斜管已按规范安装并固定。
检查探头、电缆和读数仪连接是否牢固，电池电量充足。
根据探头的率定表，在读数仪中正确输入?电压-位移转换系数（C）?。
?现场测量?：
将探头缓慢放入测斜管底部，确保导轮完全卡入导向槽。
在读数仪上选择或输入对应的测孔编号。
开始测量：探头以?0.5米?为一个固定间距（步长）向上提升。在每个间距点，需静置足够时间，待读数稳定后记录数据（A+读数）。
当探头到达管顶后，将其完全取出，旋转180°，再重新缓慢放入测斜管至底部，重复上述过程，获取A-读数。
?数据处理与分析?：
将A+和A-读数输入配套软件。
软件自动计算每个深度点的平均倾斜角、水平位移增量和累计位移。
生成位移-深度曲线图，与初始观测数据对比，即可分析出土体在观测期间的变形量、变形深度和方向。
同时检查软件中的“差值”项，确保数据可靠性。
?注意事项?：
?深度控制?：必须保证正测和反测时探头的移动路径和深度点完全一致。
?环境干扰?：避免在测斜管附近进行大型机械作业，以防震动干扰。
?探头保护?：避免探头剧烈碰撞测斜管底部，以免损坏传感器。
?电缆管理?：下放电缆时避免与管壁摩擦，以防损坏电缆标记或内部线路。
